สำหรับเพื่อนๆ ที่เริ่มต้นใช้โปรแกรม SOLIDWORKS ต้องเคยได้ใช้ feature ที่ ชื่อ ว่า Hole Wizard นี้
เพราะ เป็นเครื่องมือ ที่ช่วยให้ การออกแบบ เขียนแบบสั่งงาน งานเจาะ ประเภทต่า่งและ มาตรฐานต่างๆ ง่ายมากและ รวดเร็ว
โปรแกรม SOLIDWORKS Hole Wizard Feature
จากนั้นในงานผลิต CNC ขึ้นรูป ที่รับแบบ ในการทำงาน ต้อง นำ 2D Drawing มาอ่าน แบบและ คีย์ โปรแกรม NC Code เข้าเครื่อง CNC ทีละขั้นตอน เช่น งานเจาะนำศูนย์ งานเจาะสว่านตามขนาด งานทำเกลียว Tap และ อื่นๆ ที่ ต้องทำโปรแกรม NC Code ผลิตงาน ต่อไป
ด้วยการทำงานจากโปรแกรม SOLIDWORKS 3D แล้วใช้โปรแกรม SOLIDCAM มาช่วยสร้าง NC Code ในเวอร์ชั่นปัจจุบัน 2015 โปรแกรม SOLIDCAM ได้สร้างวิธีการทำงาน ที่รวดเร็วและง่าย สำหรับการทำโปรแกรมสำหรับ ขั้นตอนการเจาะงาน มาให้ กับ ผู้ใช้งานนั้น ก็คือ Hole Wizard Process
ขั้นตอนการใช้งาน ในตอนเริ่มต้น สำหรับชุดคำสั่งสำเร็จที่เขียนมา รองรับการทำงาน ได้ ทันที ก็คือ
ชุดคำสั้ง Tapped Holes , CounterBore Holes, Countersink Hole , Simple Hole
สำหรับการใช้งาน คลิกที่ ไอคอน Hole Wizard Process ที่ แถบเมนู SolidCAM Operations จะพบกับไดอล็อค Define Hole Wizard data ไอคอน ต้องแสดง สีขั้นมาให้ พร้อมคลิกใช้งาน ถ้า ยังเป็นสีขาวโปร่งแสง แสดง ว่ายังไม่ได้ ทำการกำหนดไฟล์สำหรับ HOLE PROCESSES - SOLIDWORKS HOLE WIZARD - METRIC
หลังจากที่เราทำงาน กำหนด เปิด Machine Process -HOLE PROCESSES ได้แล้ว ไดอล็อค Define Hole Wizard data จะแสดงผลดังนี้
โปรแกรมจะให้ผู้ใช้งานกำหนด ตัว CNC Machine Post Processor ให้ คลิก Add แล้ว เลือกใช้งาน
ให้รองรับกับ Machine Process โปรแกรมจะเปิดหน้าต่าง ขึ้นมา ดังรูป ด้านล่าง
จากนั้นให้ ผู้ใช้งานปิดหน้าต่างนี้และเข้าทำงาน กำหนดการสร้างโปรแกรมงาน เจาะ ได้จาก ไอคอน Hole Wizard Process ที่ แถบเมนู SolidCAM Operations ได้ทันที

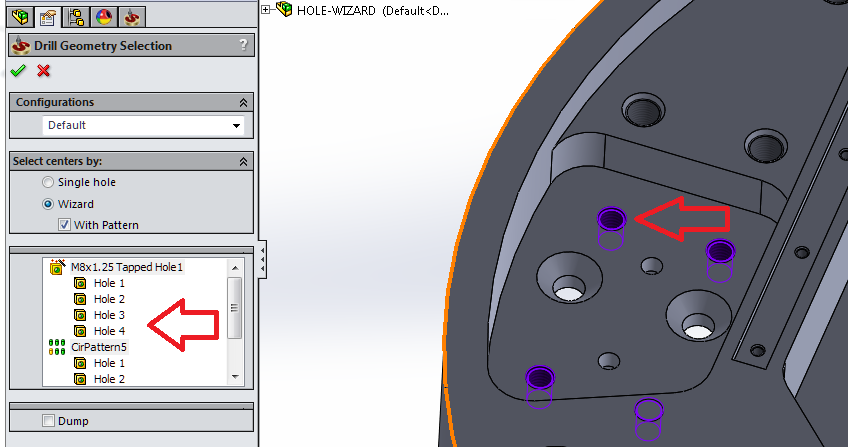

ขั้นตอนจากนี้คือ ใน CAM-Part ของเราที่นำโมเดลที่ออกแบบด้วย SOLIDWORKS และ ได้กำหนดงานเจาะ ด้วย Hole Wizard มาแล้ว ผู้ใช้งานเลือก ชนิดของ Hole Wizard ที่ต้องการ และ คลิกที่โมเดล ได้ทันที
จากนั้นคลิก OK และ โปรแกรม ก็จะสร้างโปรแกรมงานเจาะตามขั้นตอนการออกแบบ จาก Hole Wizard ได้ทันที
ด้วยขั้นตอนและวิธีการนี้ จะทำให้ ผู้ใช้งาน ได้ความรวดเร็วและแม่นยำในการทำโปรแกรม เจาะงาน ด้วยเครื่องจักร CNC จากเดิมที่ต้องทำโปรแกรม ทีละครั้ง จนครบ ขั้นตอนของการเจาะ
ตัวอย่าง NC Code งานเจาะด้วยโปรแกรม SOLIDCAM -Hole Wizard Process
CNC -Machine MORI SEIKI - DuraVertical-635eco
.........................................................
%
O1000 (HOLE-WIZARD)
( SOLIDCAM-iMachining )
(JUN-25-2015-10:02:21PM)
(T11-SpotDrill10mm)
(T12-Drill)
(T13-HW-FastenerSize)
G30 G91 Z0
G30 G91 X0 Y0
T11
M6
T12
(Tap Spot Drill)
G00 G17 G54 G90 X-86.419 Y-149.748
S1780 M03
G43 H11 Z120.
Z25.
G98 G82 X-86.419 Y-149.748 Z-31.525 R-25.5 P0.5 F89.013
X-63.791 Y-127.12
X-106.218 Y-84.694
X-128.845 Y-107.321
X63.791 Y127.12
X86.419 Y149.748
X128.845 Y107.321
X106.218 Y84.694
G80
M05
G30 G91 Z0
G30 G91 X0 Y0
T12
M6
T13
(Tap Drilling)
G00 G17 G54 G90 X-86.419 Y-149.748
S2108 M03
G43 H12 Z120.
Z25.
G98 G83 X-86.419 Y-149.748 Z-49.293 R-25.5 Q2.04 P0.2 F210.753
X-63.791 Y-127.12
X-106.218 Y-84.694
X-128.845 Y-107.321
X63.791 Y127.12
X86.419 Y149.748
X128.845 Y107.321
X106.218 Y84.694
G80
G30 G91 Z0
G30 G91 X0 Y0
T13
M6
T11
(Tapping)
G00 G17 G54 G90 X-86.419 Y-149.748
G43 H13 Z120.
M29 S703
Z25.
G98 G84 X-86.419 Y-149.748 Z-45.5 R-25.5 F878.138
X-63.791 Y-127.12
X-106.218 Y-84.694
X-128.845 Y-107.321
X63.791 Y127.12
X86.419 Y149.748
X128.845 Y107.321
X106.218 Y84.694
G80
G91 G28 Z0.
G91 G28 Y0.
M30
%
.........................................................
ด้วยความสามารถพิเศษนี้ที่พัฒนาขึ้นมาทำให้ เราทำโปรแกรม งานเจาะแบบต่างๆ ได้อย่างครบถ้วน กับการทำงาน ร่วมกันกับ ทีมงานออกแบบ SOLIDWORKS -Feature Hole Wizard
By iNSolid...
